平底放料阀

产品描述

　　我公司生产的放料阀有平底放料阀和管接放料阀，阀座用螺栓连接的放料法兰夹装，易于维护阀门、更换阀座。阀体内腔设计成抗结疤、流阻小的流线型通道。能在固体颗粒状介质工况条件下做到耐冲刷、耐腐蚀、防结疤。
从全国各大氧化铝厂的实际使用证实，公司的放料阀是国内氧化铝生产工艺管路用理想的阀门。

安装位置：槽壁上

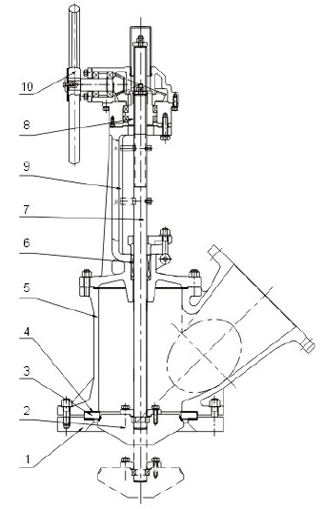

序号No.	零件名称Accessory name	材质Material
1	放料口Flange	ASTM A105
2	阀瓣Disc	ASTM A105+STL
3	阀座Seat	ASTM A105+STL
4	垫片Gasket	柔性石墨+不锈钢Flexible graphite+stainless steel
5	阀体Body	ASTM A216-WCB
6	填料Packing	柔性石墨Flexible Graphite
7	阀杆Stem	ASTM A276-420
8	阀盖Bonnet	ASTM A216-WCB
9	阀杆螺母Stem nut	B150 C61900
10	手轮Hand wheel	FCD450

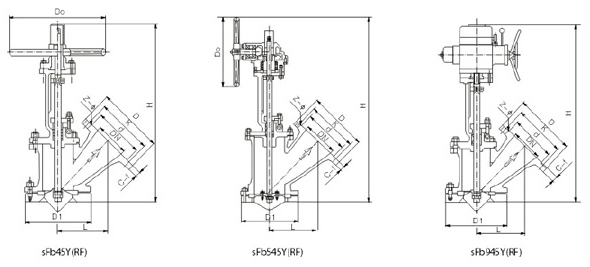

DN/规格Specification		D	K	Z-Φ	d	C-f	D1	D0	电动装置 Electrical installations	H
mm	in	D	K	Z-Φ	d	C-f	D1	D0	电动装置 Electrical installations	手动Manual	齿轮Gear	电动Electrical
sFb45/545/945Y-10C(RF)
20	3/4	105	75	4-14	56	16-2		140		230
25	1	115	85	4-14	65	16-2		140		240
32	5/4	140	100	4-18	76	18-2		150		250
40	3/2	150	110	4-18	84	18-2		200		270
50	2	165	125	4-18	99	20-2		250		320
65	5/2	185	145	4-18	118	20-2		250		350
80	3	200	160	8-18	132	20-2		250		375
100	4	220	180	8-18	156	22-2	215	300		420	520	630
125	5	250	210	8-18	184	22-2	250	350	ZB15	500	610	690
150	6	285	240	8-22	211	24-2	270	350	ZB20	590	710	765
200	8	340	295	8-22	266	24-2	375	450	ZB20	680	820	840
250	10	395	350	12-22	319	26-2	470	450	ZC45	790	920	940
300	12	445	400	12-22	370	26-2	510	500	ZC60	890	1080	1060
350	14	505	460	16-22	429	26-2	570	500	ZC90		1165	1060
400	16	565	515	16-26	480	26-2	620	600	ZC90		1695
450	18	615	565	20-26	530	28-2	680	600	ZC120		1760
500	20	670	620	20-26	582	28-2	740	700	ZC180		1800
600	24	780	725	20-30	682	34-2	800	700	ZC180		1800
sFb45/545/945Y-16C(RF)
20	3/4	105	75	4-14	56	16-2		140		230
25	1	115	85	4-14	65	16-2		140		240
32	5/4	140	100	4-18	76	18-2		150		250
40	3/2	150	110	4-18	84	18-2		200		270
50	2	165	125	4-18	99	20-2		250		320
65	5/2	185	145	4-18	118	20-2		250		350
80	3	200	160	8-18	132	20-2		250		375
100	4	220	180	8-18	156	22-2	215	300		420	520	630
125	5	250	210	8-18	184	22-2	246	350	ZB15	500	610	690
150	6	285	240	8-22	211	24-2	270	350	ZB20	590	710	765
200	8	340	295	8-22	266	24-2	375	450	ZB20	680	820	840
250	10	405	355	12-26	319	26-2	470	450	ZC45	790	920	940
300	12	460	410	12-26	370	28-2	510	500	ZC60	890	1080	1060
350	14	520	470	16-26	429	30-2	570	500	ZC90		1165	1060
400	16	580	525	16-30	480	32-2	620	600	ZC90		1695
450	18	640	585	20-30	548	40-2	680	600	ZC120		1760
500	20	715	650	20-33	609	44-2	740	700	ZC180		1800
600	24	840	770	20-36	720	54-2	800	700	ZC180		1800

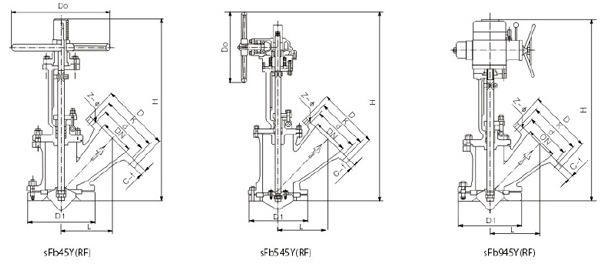

DN/规格Specification		D	K	Z-Φ	d	C-f	D1	D0	电动装置 Electrical installations	H
mm	in	D	K	Z-Φ	d	C-f	D1	D0	电动装置 Electrical installations	手动Manual	齿轮Gear	电动Electrical
sFb45/545/945Y-20(150lb)(RF)
25	1	110	79.5	4-16	51	11.5-2		140		240
32	5/4	120	89	4-16	63.5	13-2		150		250
40	3/2	130	98.5	4-16	73	14.5-2		200		270
50	2	150	120.5	4-16	92	16-2		250		320
65	5/2	180	139.5	4-18	105	17.5-2		250		350
80	3	190	152.5	4-18	127	19.5-2		250		375
100	4	230	190.5	8-18	157.5	24-2	215	300		420	520	630
125	5	255	216	8-22	186	24-2	250	350	ZB15	500	610	690
150	6	280	241.5	8-22	216	25.5-2	270	350	ZB20	590	710	765
200	8	345	298.5	8-22	270	29-2	375	450	ZB20	680	820	840
250	10	405	362	12-26	324	30.5-2	470	450	ZC45	790	920	940
300	12	485	432	12-26	381	32-2	510	500	ZC60	890	1080	1060
350	14	535	476	12-29.5	413	35-2	570	500	ZC90		1165	1060
400	16	600	540	16-29.5	470	37-2	620	600	ZC90		1695
450	18	635	578	16-32.5	533.5	40-2	680	600	ZC120		1760
500	20	700	635	20-32.5	584.5	43-2	740	700	ZC180		1800
600	24	815	749.5	20-35.5	692.5	48-2	800	700	ZC180		1800
sFb45/545/945Y-25(RF)
20	3/4	105	75	4-14	56	16-2		140		230
25	1	115	85	4-14	65	16-2		140		240
32	5/4	140	100	4-18	76	18-2		150		250
40	3/2	150	110	4-18	84	18-2		200		270
50	2	165	125	4-18	99	20-2		250		320
65	5/2	185	145	8-18	118	22-2		250		350
80	3	200	160	8-18	132	24-2		250		375
100	4	235	190	8-22	156	24-2	210	300		420	520
125	5	270	220	8-26	184	26-2	250	350	ZB15	500	610
150	6	300	250	8-26	211	28-2	270	350	ZB20	590	710
200	8	360	310	12-26	274	30-2	375	450	ZB20	680	820	630
250	10	425	370	12-30	330	32-2	470	450	ZC45	790	920	690
300	12	485	430	16-30	389	34-2	510	500	ZC60	890	1080	765
350	14	555	490	16-33	448	38-2	570	500	ZC90		1165	840
400	16	620	550	16-36	503	40-2	620	600	ZC90		1695	940
450	18	670	600	20-36	548	46-2	680	600	ZC120		1760	1060
500	20	730	660	20-36	609	48-2	740	700	ZC180		1800	1060
600	24	845	770	20-39	720	58-2	800	700	ZC180		1800
